银行网点机房联网监控解决方案

方案概述 / Solution overview

银行支行网点、离行自助、ATM机房数量多、分布广、机房规模较小,核心设备24小时运行,配备小型UPS电源供电,空调控制机房温度环境,日常以人工巡查维护为主,导致运行设备与运行环境缺乏实时监视,维护比较被动,效率较低。
纵横通“银行网点机房动力环境集中监控解决方案”,通过对机房UPS、温湿度等现场数据采集,利用银行现有网络资源,实现集中监视管理,实时掌握现场核心设备的运行状况和机房环境信息,将简单的被动维护变成全方位的主动运维,保障银行业务的高效安全运行。

方案组成 / Solution composition

方案概述

由于银行网点分散导致监控点处于分布状态,解决方案采用二级组网方式, 分为前端数据采集部分与监控中心业务呈现部分。前端数据采集主机能够方便、实时查看到各智能设备或子系统的所有运行参数和运行状态。系统采用现场智能采集设备,采集到的信号和数据,上传到监控中心。具体设计如下:
配电检测子系统:通过单相市电监测模块采集单路市电通断状态,并将该开关的状态信号在监控系统以动态方式信号直观的显示。
UPS监控子系统:通过UPS厂家提供的智能接口及协议获取设备的运行参数,所采集的数据取决于协议所开放的数据采样点。
温湿度监控子系统:通过安装温湿度传感器监测机房内温湿度的数值,以监测机房的环境安全程度及对空调工作状态的信息反馈。
空调监控子系统:通过空调控制器实现来电后自启动,远程控制等功能,以确保机房设备安全运行。
泄漏检测子系统:通过在易泄露区域敷设泄漏检测感应绳与泄漏检测控制器,来检测该区域是否有液体泄漏情况,确保能及时报警处理,保证机房线路安全。
烟雾监测子系统:通过在机房内布设烟雾探测器对机房内部烟雾浓度进行采集检测,并将超标的报警信号直接上报。保证机房的早期火灾危险预警。

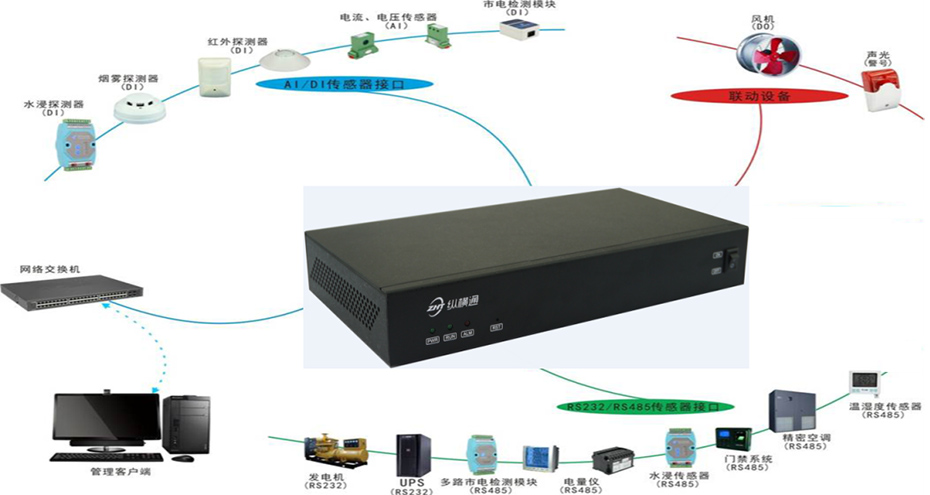

银行网点机房动力环境集中监控解决方案的核心硬件设备如上。

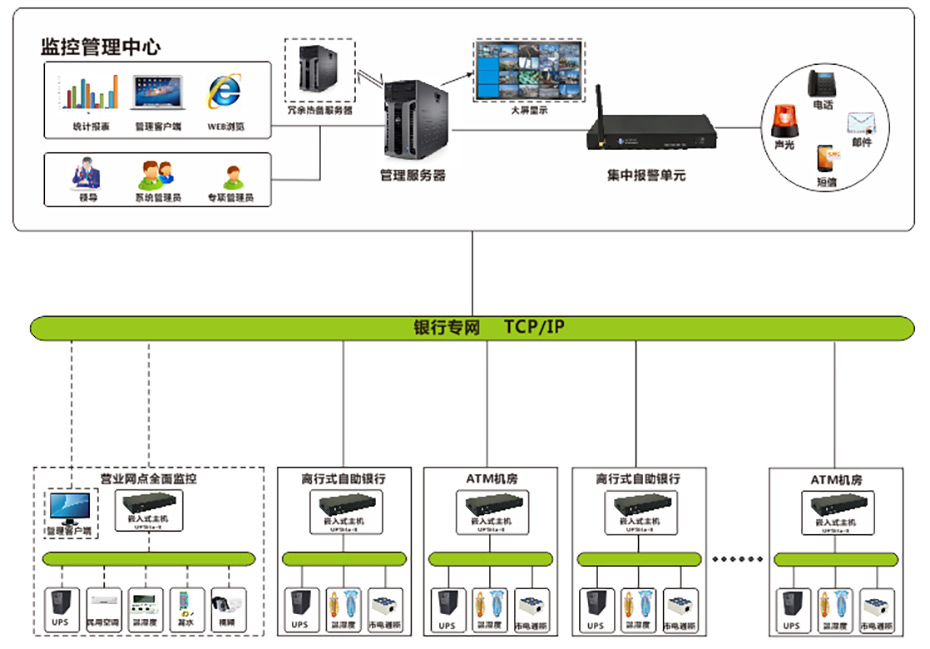

拓扑图 / The topology

拓扑图

方案实施 / Plan implementation

纵横通银行网点机房动力环境集中监控解决方案使用中心监控平台(IMCP综合监控管理平台)集中管理模式,以IP协议的方式与现场监控主机传输数据。对从各节点机房监控设备采集回来的各类数据进行分析和存储,集中即时呈现监控设备的状态、参数。针对机房监控的各种数据信息、事件、问题,通过运维管理功能进行处理,满足高效、优良的机房管理维护需要,真正实现机房监控管理的流程化、自动化、规范化。中心监控管理平台的监控界面如下:

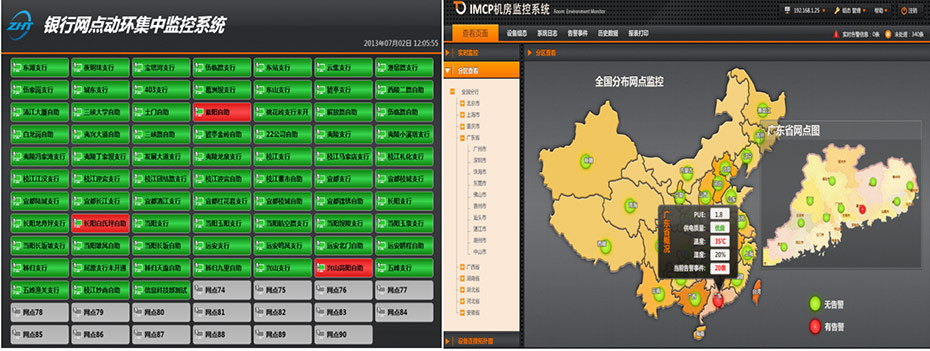

集中监控管理界面

解决方案

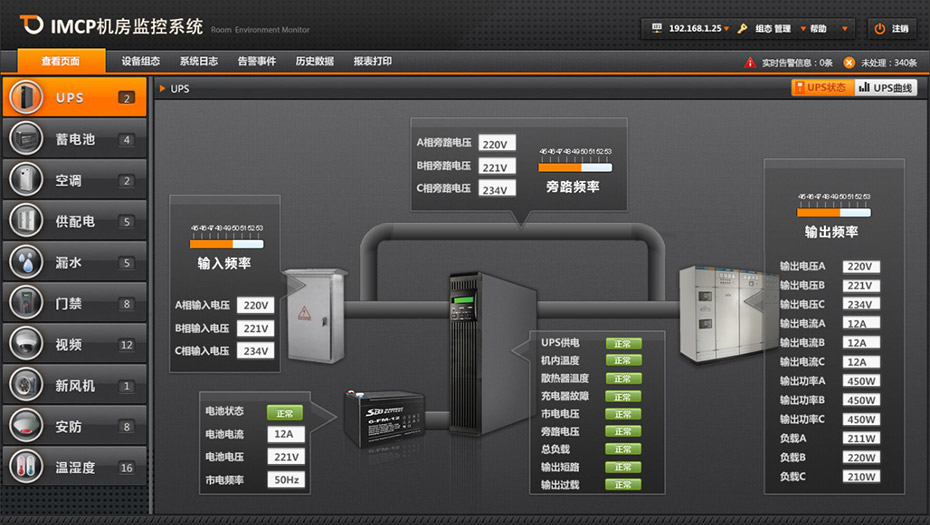

UPS监控管理页面

解决方案

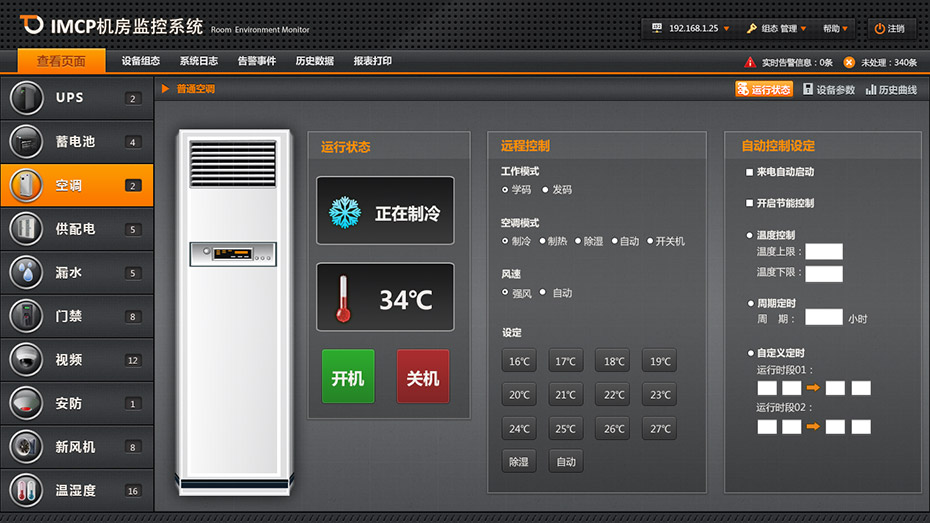

空调控制管理界面

解决方案

客户效益 / The customer benefit

纵横通银行网点机房动力环境集中监控解决方案通过对机房UPS、温湿度等现场数据采集,利用银行现有网络资源,实现集中监视管理,实时掌握现场核心设备的运行状况和机房环境信息,将简单的被动维护变成全方位的主动运维,为客户带来以下价值:

消除隐患,防患未然。

实时监测UPS、市电等关键事件,出现问题能快速定位,主动维修及维护。 实时监测温湿度,防止直接或间接原因(如空调故障、设备过热等),导致温度过高带来的设备宕机、火灾等安全隐患。

提升运维效率,提供客观数据。

实现网点级机房的24小时安全无人值守,减轻维护人员的工作量,提升运维效率。

实现现场数据的实时采集、存储,可生成统计报表,为网点运维分析、决策提供参考数据。

提供技术手段,有效利用资源,提高管理效率。

在有24小时值班人员集中监控下,系统通过屏幕提示信息,声光报警信息提示值班人员,查看报警信息和现场数据,定位问题,及时向上级汇报以及采取必要调度措施。

在无24小时值班人员集中监控情况下,系统通过短信、电话语音报警等方式实时通知管理人员,报警信息包含详细的网点名称、故障内容、实时数据等必要信息,便于管理人员作出准确判断,采取必要措施。而且可以通过设置合理的短信接收人员,由收到短信的中心员工,负责督导基层人员处理故障并通过短信信息跟踪故障的处理进度。
