不间断电源(UPS)的安全可靠是保证机房设备电源系统正常运行的重要条件,其中蓄电池组作为动力供应的最后保障,无疑是电源中的最后保险。而在目前的实际应用中,提高蓄电池组运行的安全可靠性,降低或杜绝蓄电池组事故发生率,提高 UPS 电源安全运行的可靠性,是目前机房运维的重中之重。

单体蓄电池监控解决方案

单体蓄电池监控解决方案--方案介绍 / Scheme introduction

    深圳市纵横通信息技术有限公司针对UPS电源的特点,研发出的以在线式方式,通过监测蓄电池的电压、内阻的一致性,并结合电池极柱温升情况,综合评估蓄电池健康状态的解决方案。纵横通蓄电池监测系统由主要由蓄电池监控单元 、单体检测模块、霍尔传感器组成:

    电池组监测单元主机是连接单体采集模块的设备,用于蓄电池组的数据的集中处理和分析、与上位机通信等。

    蓄电池单体采集模块采集电压、内阻、温度,每节蓄电池对应一个模块。

    蓄电池传感器用于采集电池组的电流数据以及充、放电工作状态。

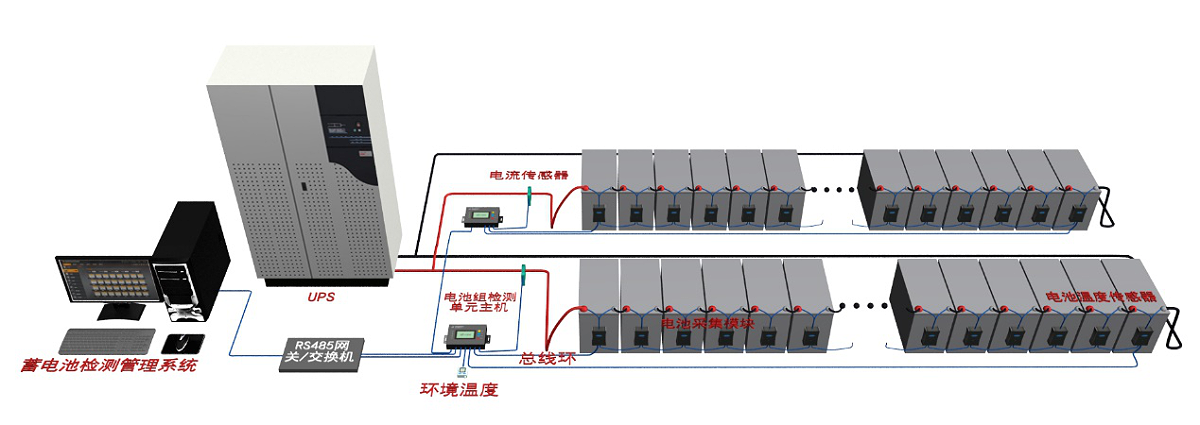

    系统架构图如下:

    单体蓄电池监控解决方案

单体蓄电池监控解决方案--方案特点 /Scheme features

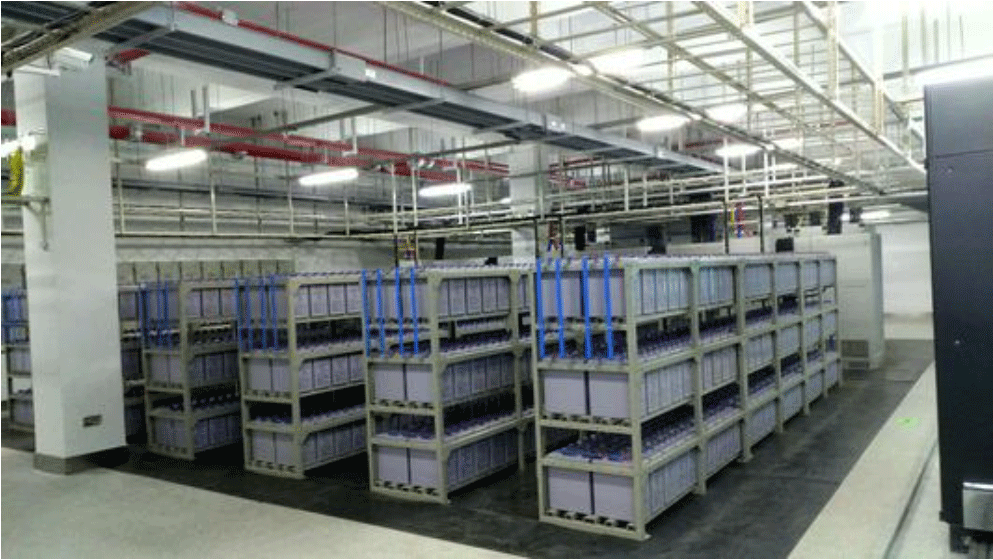

    模块式安装及总线环式连接

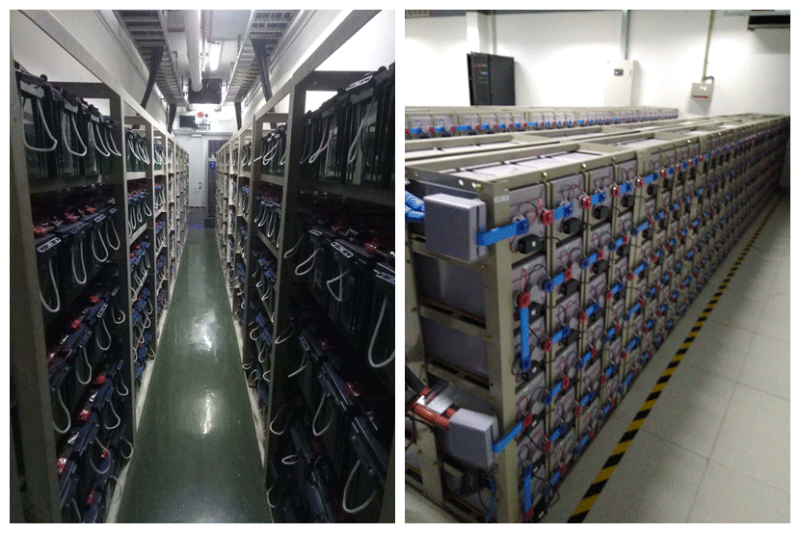

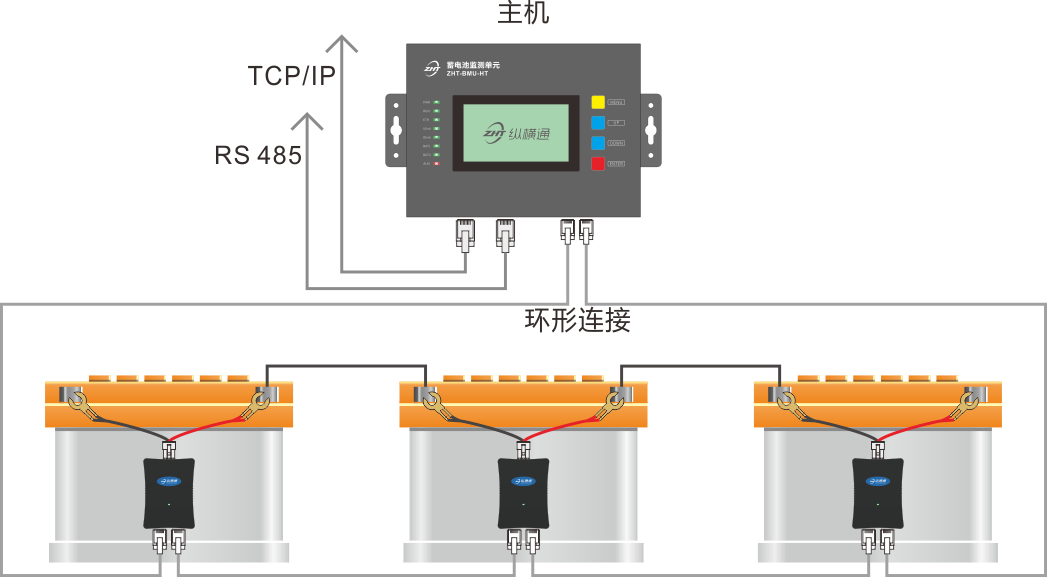

    纵横通蓄电池监控方案使用每节电池配一个采集模块,模块贴在电池表面,连线少,距离短,安装、扩容方便。通过使用总线环式部署,使通讯链路闭环,链接超强稳定。

    单体蓄电池监控解决方案

    监测单体蓄电池内置温度、电压、电阻

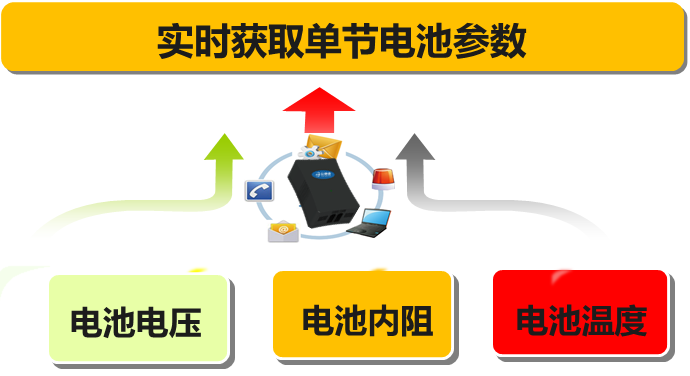

    纵横通在线式蓄电池监控方案,可24小时在线式监测,监测每一节电池的工作温度,以及电池室的环境温度,作为电池组状态评估的辅助依据,同时实时监测内阻的变化情况,监测每一节电池的电压变化情况。

    单体蓄电池监控解决方案

    实时获取电池组的工作数据

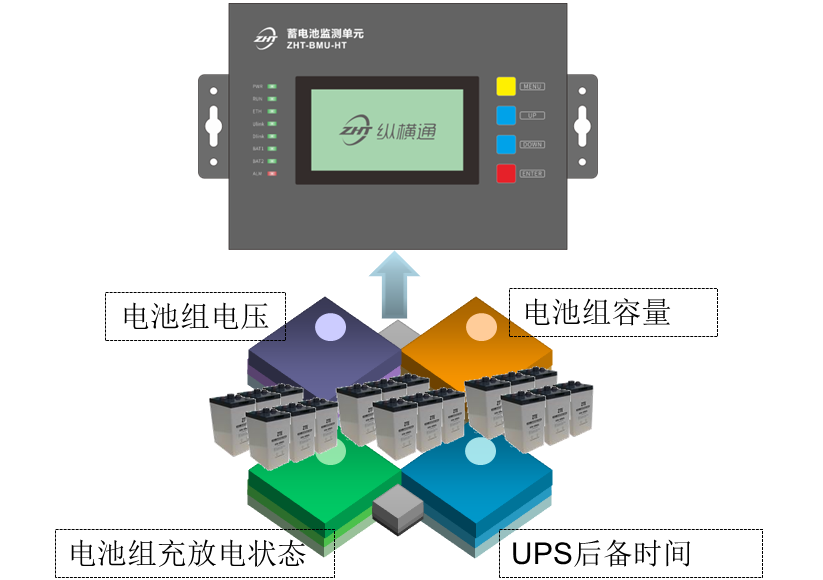

    线式蓄电池监控方案可监测电池组放电剩余容量,评估UPS后备工作时间,同时监测电池组的均充、浮充、放电电流大小,实时监控数据出现异常,可以立即报警,方便维护人员即时处理。

    单体蓄电池监控解决方案

    电池组数据分析功能

    通过对电池的充放电数据比对,以及电池的衰减曲线分析,可以近似评估电池的健康情况。
