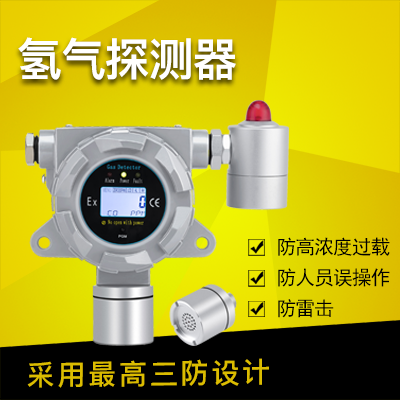

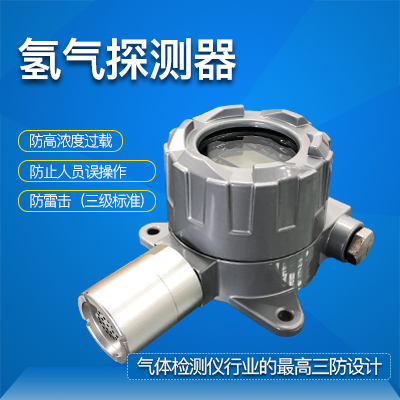

  • 纵横通氢气浓度探测器

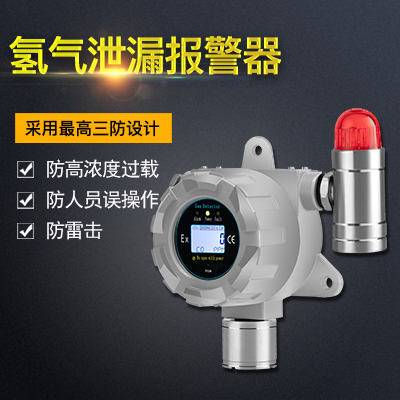

  • 氢气泄漏报警器纵横通
  • 有害气体探测仪纵横通
有害气体探测仪
        气体检测仪(又叫气体泄漏报警器、气体探测器)是专门针对各种有害气体产生的场所:蓄电池仓库、钢铁、冶金化工等行业而研发生产的一款固定在线式气体探测器。产品运用当前最先进的微电子处理技术,搭配国外原装进口气体传感器,可快速、准确地检测目标气体。同时产品采用气体检测仪行业的最高三防设计:防高浓度过载(带自我保护功能)、防止人员误操作(内置按键+可还原出厂设置)、防雷击(三级标准),安全型电路设计及配备铝合金防爆外壳,即使恶劣环境下,也能安全使用。
全国热线

400-088-6668

产品功能

有害气体探测仪纵横通

在线式防爆型气体检测仪

纵横通TC系列在线式防爆型气体检测仪,分别设计为带LCD(不带LCD)显示固定在线检测方案,可以选择检测多种气体,采用国外原装进口气体传感器,反应灵敏,测量精准;32 位纳米级微处理器+24 位超高 ADC 采集 芯片,反应速度快,检测数值稳定;全量程温湿度补偿及智能运算,确保监测数据准确无误;一体 式声光报警器,简洁大方;可选配:现场LCD液晶显示、现场声光报警,还可选配开关量信号,与风机、切断阀、喷淋系统等设备进行联动,自动处置险情。


产品特色

纵横通氢气浓度探测器-产品特色

技术参数

TC系列气体检测仪

TC/N 系列气体检测仪









图片参考

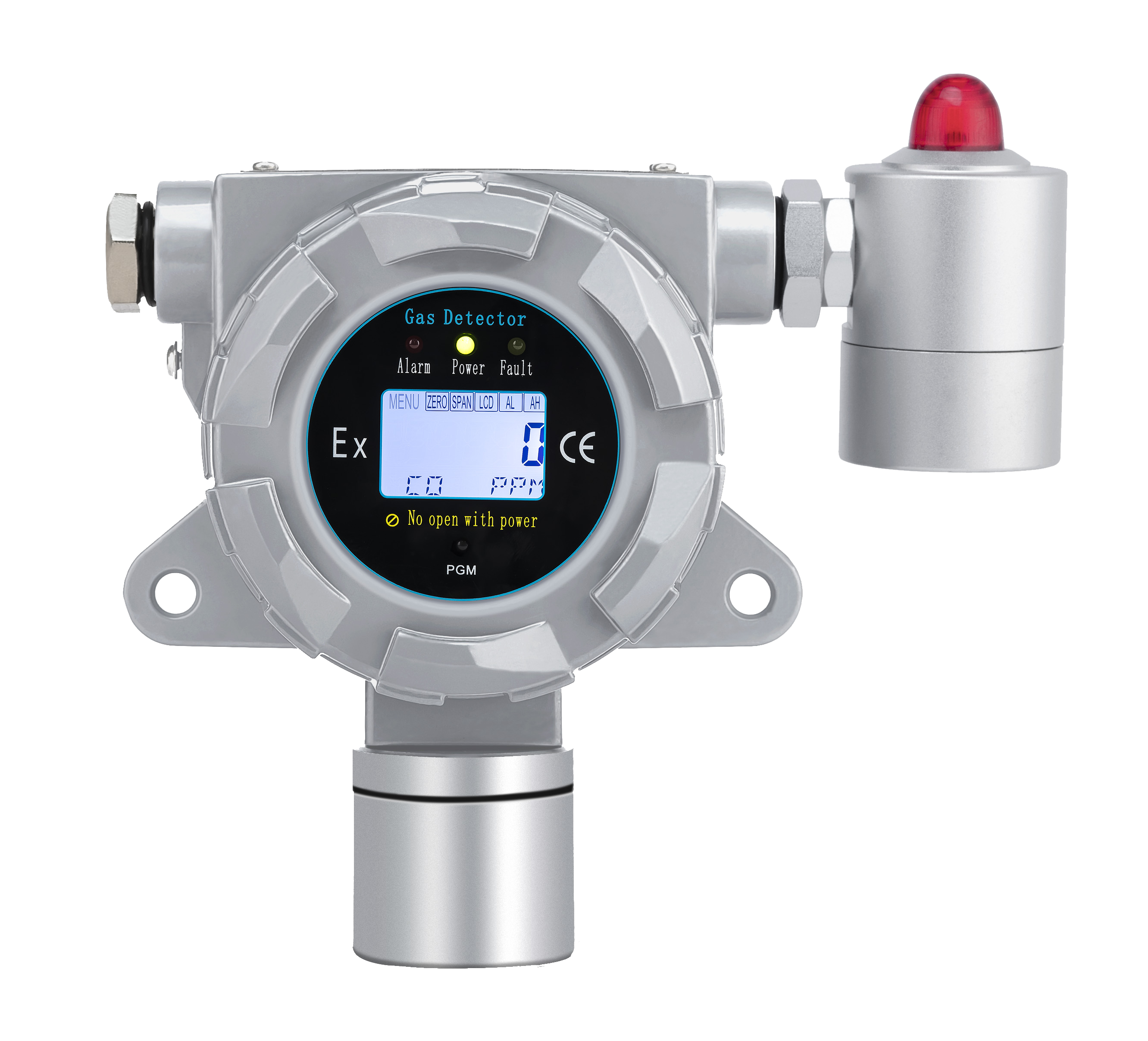

resource/images/a950d65133894b4fbbdcef63cdae3044_2.png

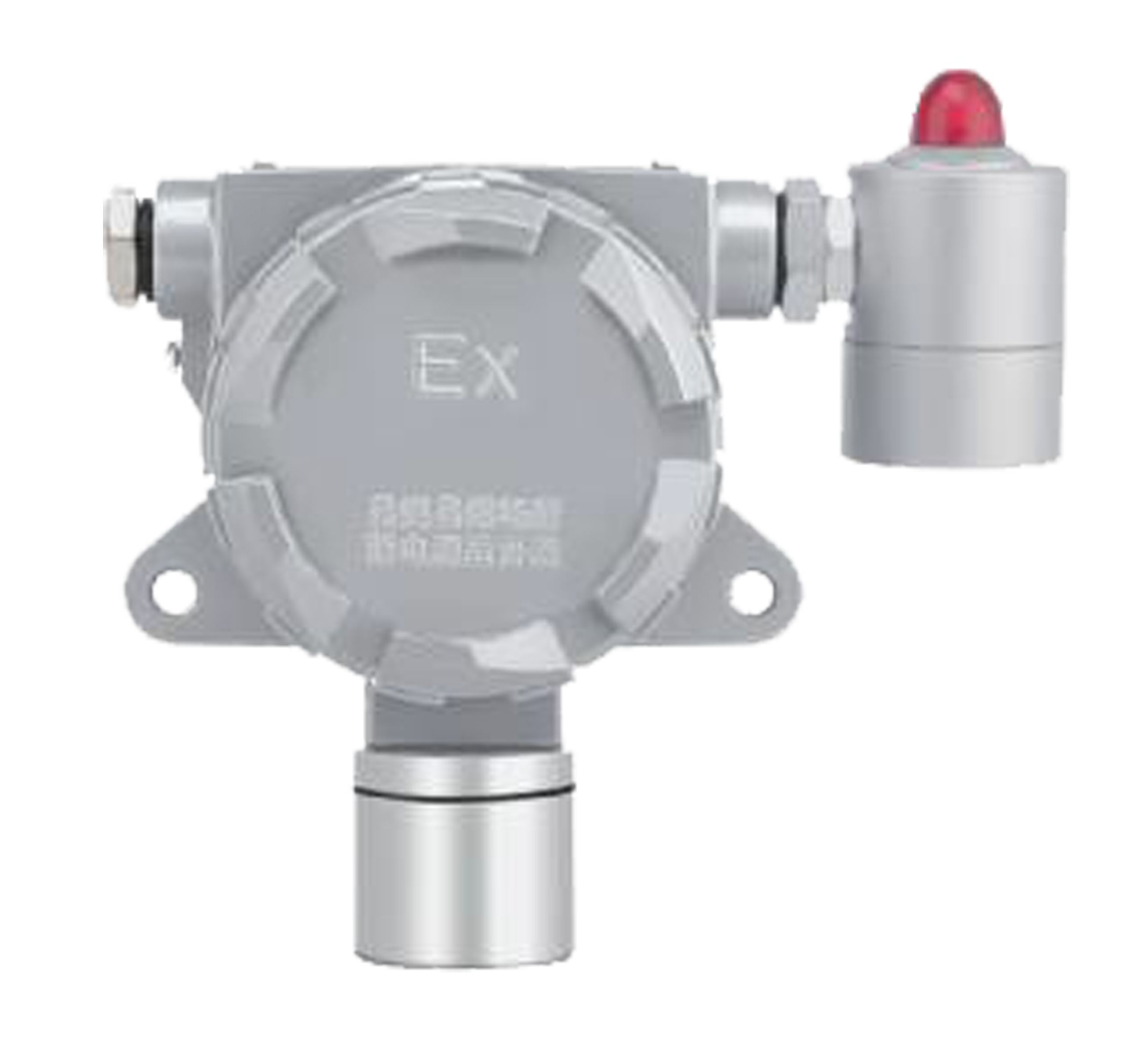

 resource/images/a950d65133894b4fbbdcef63cdae3044_6.png

显示方式

液晶显示

无显示





输出信号

四线制 RS485(默认)

三线制 4-20mA

四线制 RS485(默认)

三线制 4-20mA

工作电压

DC 24V(12-30V)

DC 24V(12-30V)



工作温度

-20℃~+50℃

(特殊要求可订制)

-20℃~+50℃

(特殊要求可订制)

工作湿度

10~95%RH

10~95%RH



工作压力

86~106Kpa

(特殊要求可订制)

86~106Kpa

(特殊要求可订制)

外壳材质

铝合金铸体

铝合金铸体

声光报警

(选配)



支持



支持



无本地声光:168×140×95mm 有本地声光:168×195×95mm

无本地声光:168×140×75mm 有本地声光:168×195×75mm



无本地声光:1.5KG 有本地声光:1.8KG

无本地声光:1.2KG 有本地声光:1.5KG

继 电

(选配)

2  1A/24VDC 常开无源触点 (可选常闭型)

1  1A/24VDC 常开无源触点 (可选常闭型)

报警点修改

支持

不支持

恢复出厂设置

支持

支持

工业级在线式防爆型

检测气体

多种可燃、有毒和挥发性气体

技术原理

电化学、红外线、催化燃烧、PID、半导体、光学波导等

检测量程

0-1、2、5、10、50、100、500、1000、5000、10000、50000(根据传感器和技术原理而定)

分 辨

0.001、0.01、0.1、1、2、5(根据传感器和技术原理而定)

PPM、%LEL、%VOL、mg/m3、ug/m3

精 确

≤±3% (个别气体有所差异)

重 复

≤±1%

线性误差

≤±1%

响应时间

≤3-20S (个别气体有所差异)







电化学:≤1.0W 红外线:≤1.5W 催化燃烧:≤1.5W PID:≤1.5W

半导体:≤1.5W 光学波导:≤1.5W



采气方式

自然扩散式(默认) 管道式(M45*1.5 螺纹口)可选

流通式(一进一出气嘴,接外 6mm*内 4mm 气管)可选

安装方式

靠墙面安装(离气体泄漏源最近的地方)

电气接口

M20*1.5(可选 G3/4 螺纹)

设计寿命

2~5 年(根据传感器而定)



设计标准

GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》









执行标准

GB3836.1-2010《爆炸性气体环境用电气设备 第一部分:通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d”

GB 3836.15-2000 《爆炸性气体环境用电气设备第 15 部分:危险场所电气安装 ( 煤矿除外)

GB12358-2006 《作业场所环境气体检测报警仪 通用技术要求》 GBZ 2.1-2007 《工作场所有害因素职业接触限值》

GB 4208-2008 《外壳防护等级( IP 代码)》

防爆等级

ExdⅡCT6 Gb

防爆证号

CNEx14.1674

防护等级

IP65

产品选型(按探测气体类型)

检测气体

化学式

检测量程

分辨率

技术原理

寿 命

可燃气体

EX

0-100%LEL

0.1%LEL

催化燃烧

3



CH4

0-100%LEL

0.1%LEL

红外线

5 年以上



HCHO

0-10PPM

0.01PPM

电化学

3



H2

0-100%LEL

0.1%LEL

催化燃烧

3



H2

0-1000PPM

1PPM

电化学

3

一氧化碳

CO

0-1000PPM

1PPM

电化学

3

硫化氢

H2S

0-100PPM

0.1PPM

电化学

3



O2

0-30%VOL

0.1%VOL

电化学

3



NH3

0-100PPM

0.1PPM

电化学

3



O3

0-5PPM

0.001PPM

电化学

3

二氧化硫

SO2

0-20PPM

0.01PPM

电化学

3

二氧化碳

CO2

0-5000PPM

1PPM

红外线

5 年以上

挥发性气体

VOC

0-100PPM

0.01PPM

PID

5

六氟化硫

SF6

0-1000PPM

1PPM

红外线

5 年以上

甲硫醇

CH4S

0-100PPM

0.1PPM

电化学

3

详情选型配置方法请咨询销售人员

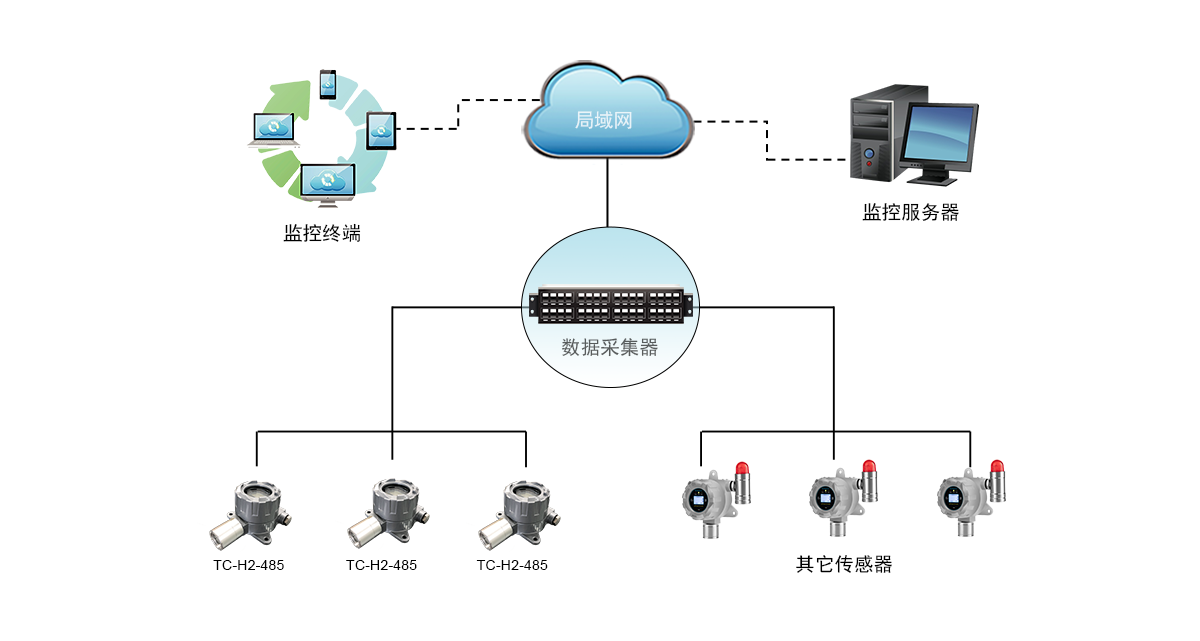

产品部署

纵横通氢气浓度探测器产品部署

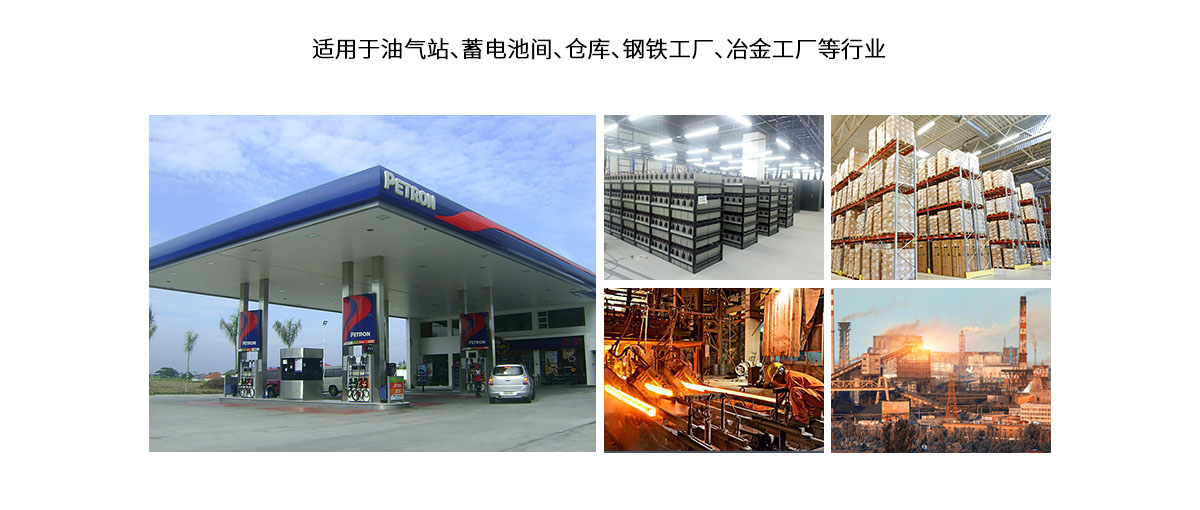

产品应用

氢气探测,氢气探测应用,纵横通氢气探测传感器
