数据中心机房布线时需要注意些什么
返回列表 来源: 发布日期: 2021.09.01

   数据中心机房布线正确的时候,对机房运行是可以带来稳定和高效的,如果布线的时候不规则、没有合理性,估计维护人员是要跳脚的!

数据中心机房布线是需要注意些什么?

1、数据中心机房布线的时候,一定要考虑到现有的布线规划是否具有灵活的可扩展性,5年、10年、20年后的机房的扩容、改造、业务升级能否给与匹配性、兼容性;

2、数据中心机房布线的设计就要充分考虑到能否保证数据处理设备、数据存储设备、其他动力设备等设备在按照冷热通道的标准排列时,拥有充足的线缆连接空间,并且上下走线均不会影响到冷热气流的顺畅流通,布线系统和节能减排结合的点主要体现在机房“冷热通道”的设计上,在机房内气流组织完成冷热通道隔离,这样可以在一定限度地提高能效,从而达到节能减排的目的。

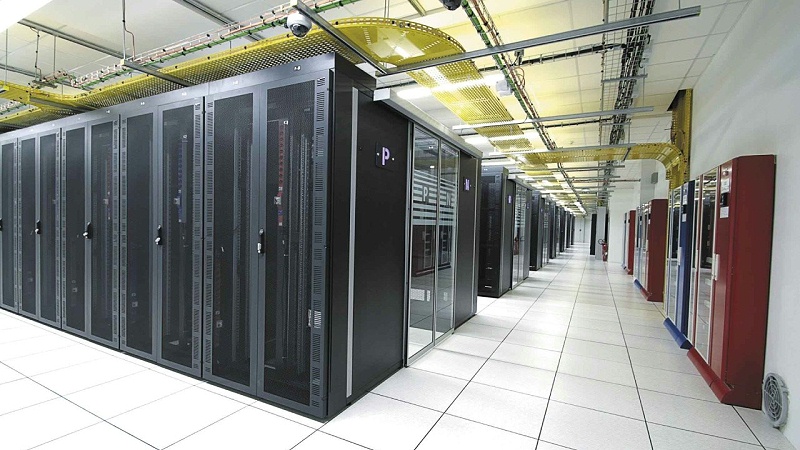

数据中心机房布线


数据中心机房布线可以参考的方法:

1.机柜的空调挡风口要确保闸门敞开,以避免设备过热而造成死机现象。

2.机柜内部的每一条网线都应该有所标签以免会后期的维护带来不必要的麻烦。

3.交换机要用配套耳朵固定在机柜顶端,有助于网线的走位。

4.贴好每台服务器资产号,并且通过标签打印机把资产号+条形码一起打印出来,每台打印两张一致的,设备前面以及边上各贴一个。

5.一般从电源线与网线从不同方位走线,每一小节用扎带扎好。

6.连接服务器与交换机两端的网线头后端要标记同编号的扎带标签,且与交换机端口号编号一致。

7.机柜布线时要确保电源线插头与服务器电源接头两端有标签扎带固定。

8.柜体与柜体之间走线一般是从柜体的顶部方向来进行布线。

9.如果机柜是含有内外网的交换机,应尽量使用两种不同颜色的网线对其加以区分。

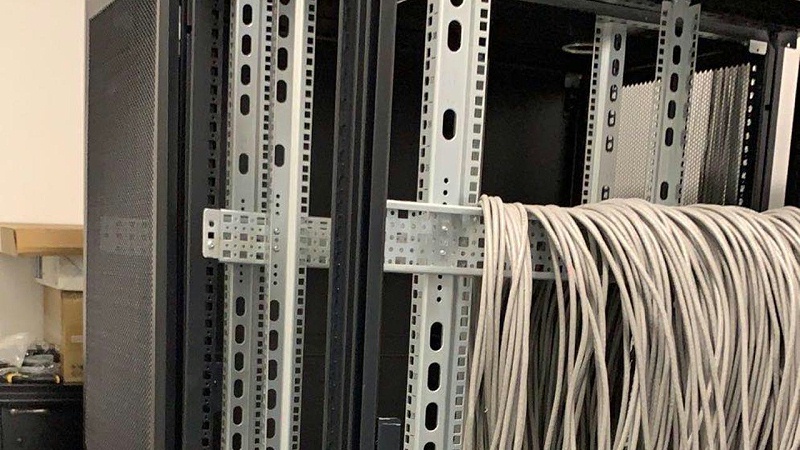

数据中心机房布线

    数据中心机房布线时还应该充分考虑,在满足现有的设备正常运行时,给其他机房运维管理系统比如机房动力环境监控系统、机房3D监控系统等预留好充足的接口,这样机房高效、稳定、高速的运行得到更充足的保证!
