机房ups监控接入动环怎么接线
返回列表 来源: 发布日期: 2021.10.08

   机房设备有很多,机房ups监控接入动环怎么接线呢,了解怎么接线就需要知道常见的ups对外通讯方式。常见的对外通讯为232、485以及tcp。

机房ups监控接入动环怎么接线--232通讯接法:

   232对外通讯接线:如果ups是用的232通讯的接口,那常见的为db9头子的接口,通常用的针脚为235或者679针脚。

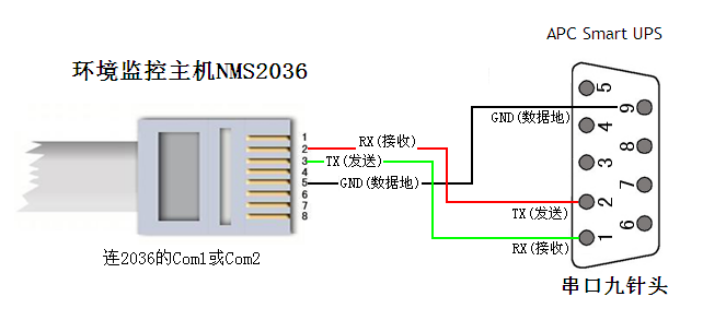

如图为679针脚的接线方式。需要根据动环设备主机接口来对应接入ups通讯端口。

机房ups监控

机房ups监控



机房ups监控接入动环怎么接线--485通讯接法:

485通讯方式接线方式相对比要简单一点,只需要对应485A(+)和485B(-)一一对应接线即可。相对于232通讯,485通讯优势就比较明显了。

1、传输方式不同。 RS-232采取不平衡传输方式,即所谓单端通讯. 而RS485则采用平衡传输,即差分传输方式。

2、传输距离不同。RS-232适合本地设备之间的通信,传输距离一般不超过20m。而RS-485的传输距离为几十米到上千米。

3、RS-232 只允许一对一通信,而RS-485 接口在总线上是允许连接多达254个收发器.

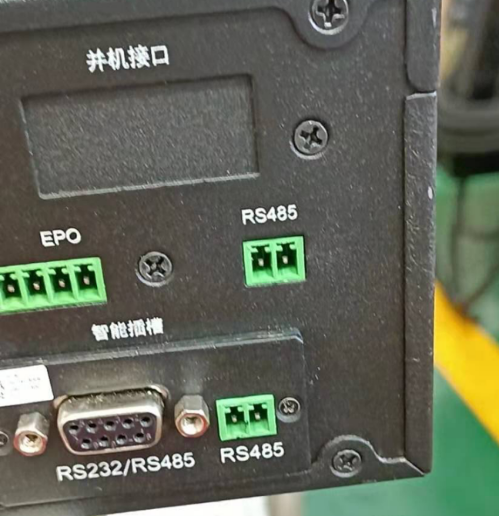

常见458接口如图:

机房ups监控





Tcp通讯接口:这个就只需要网线接入rj45水晶头通过交换机联通就可以了。这样只需要在网络内就可以通过IP地址访问了。

   在进行机房ups监控对接其他系统时,还是建议由专业的人员进行操作,如果比较紧急可以联系对应的供应商进行远程指导。毕竟不准确的接法可以导致检测的数据不准确、无法正常报警、误报警,甚至会导致设备损坏。
