动环监控主机常用设备接线介绍

返回列表 来源: 发布日期: 2021.11.26

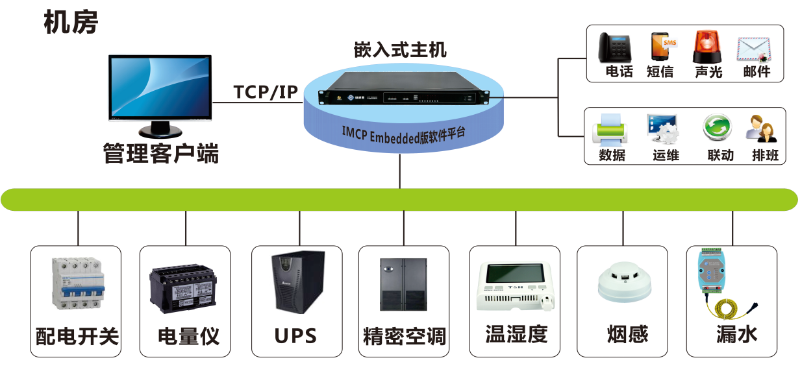

       动环监控项目涉及各行各业,例如基站、实验室、仓库、学校、政府部门、银行、工厂、酒店、医院、机场、铁路、电力等行业。不同的行业关注的内容不同,需要用到的设备也不同,下面给大家讲解一下纵横通动环监控主机NMS4000T常用的设备接线方法。

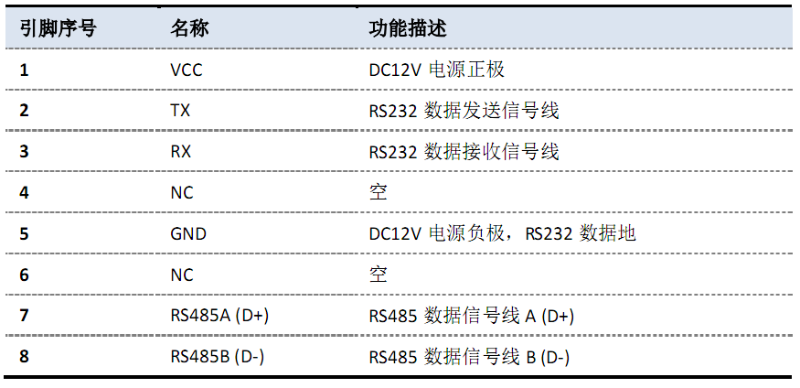

       配电开关、电量仪、UPS、精密空调大部分都是采用RS485的通讯方式,动环监控主机的RS485通讯通常采用COM口,外形类似RJ45端口,接线方法如下图所示。

动环监控主机

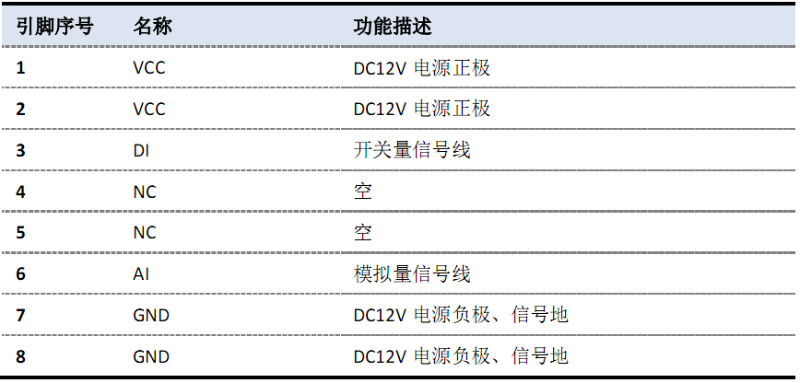

       温湿度我们可以选用模拟量(AI)的通讯方式,烟感大多数采用的是开关量(DI)的类型,漏水探测也可以采用开关量的类型,下图是模拟量和开关量的接线方法。

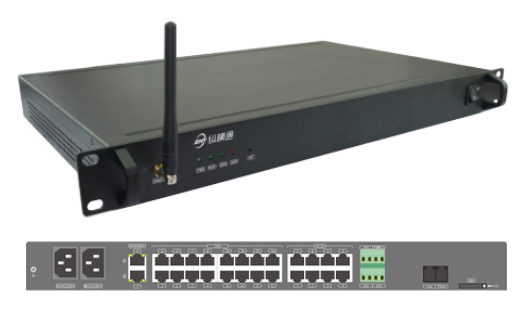

       NMS4000T主机是纵横通一款针对大中型机房动力环境监控领域的推出的高性能动环监控主机。19英寸,1U机架式安装;采用高性能32 位CPU, Linux 操作系统,大容量存储器;提供便捷的嵌入式web 服务。

动环监控采集主机

       可实现供配电、UPS、蓄电池、空调、漏水、温湿度、红外、门禁、视频图像等设备的集中监控报警功能。支持双电源、双网卡冗余备份,当其中一路输入电源或网络故障时,备用模块无缝自动切换,继续支持设备工作,保证系统稳定运行。

环境监控主机

       其具有短信、电话、声光等多种报警功能,并提供完善的报警处理机制,保证用户能及时知悉机房的紧急状况,使机房安全得到充分保障。广泛应用于大中型网络机房,数据中心机房、远程无人职守站点等场所。

机房动环监控主机


       NMS4000T动环监控主机提供16路RS232/RS485串口。根据智能设备的通讯方式,支持RS232/RS485可选功能,全面覆盖不同类型的智能设备;提供8路AI/DI端口,可灵活配置端口资源;支持提供3路远程联动控制接口、1路声光报警接口、2路电话报警、支持多个手机号短信报警;内置网络复位接口。
