动环监控系统在通信电源运行维护中的作用
返回列表 来源: 发布日期: 2020.05.09

随着数据中心的迅猛发展,数据中心的能耗问题也越来越突出,有关数据中心的能源管理和供配电设计已经成为热门问题,高效可靠的数据中心配电系统方案,是提高数据中心电能使用效率,降低设备能耗的有效方式。

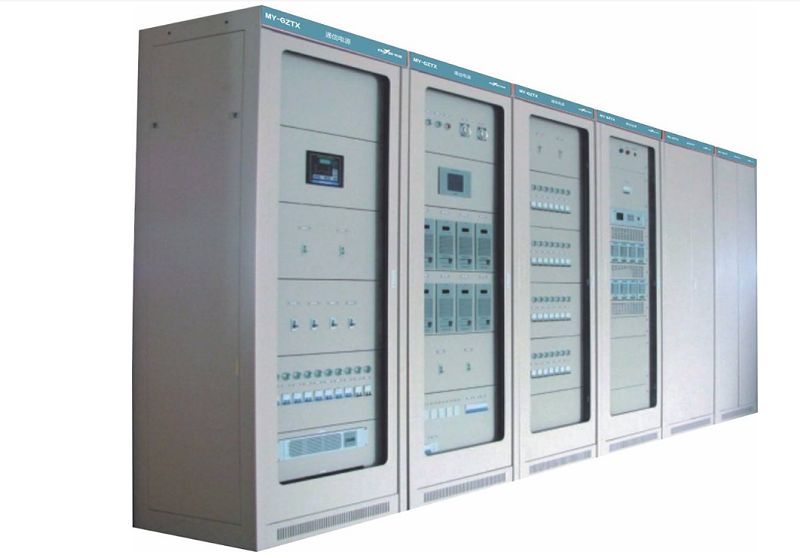

通信电源监控

1.通信电源系统的架构

电源系统是通信支持系统的重要组成部分,它给整套通信系统提供优质可靠的电力供应。通信电源系统通常由交流配电、开关电源和蓄电池组等部分组成。

(2)作为通信系统的动力供给部分,如果电源系统无法正常工作,将严重影响通信网络的运行质量,影响运营商的客户满意度和经济效益。
2.影响电源电源系统正常工作的主要因素
  1.市电稳定性
  市电作为通信电源的主要供电来源,如果无法正常供给,将会严重影响电源系统的正常工作。

  2. 防雷器稳定性
  防雷器在电源系统中主要用于防御来自交流电源线上的雷电流冲击,避免雷电流冲击对通信局站内的通信电源和其它交流用电设备造成影响。如果防雷器损坏,当交流电源线上再次感应雷电流冲击波时,将无法再对交流用电设备提供保护,可能造成这些设备的损坏。
  3.低压配电屏稳定性
  市电 /发电机供电经过防雷器保护后经低压配电屏分配给局站内的各个交流负载使用,如果配电屏内的总开关或各供电支路开关因某种原因断开的话,将影响局站内通信电源和其他通信设备的正常工作。
  4.开关电源工作稳定性
  开关电源通常由交流配电屏、整流器模块、直流配电屏和监控单元组成,其中交流配电屏负责交流输入电源的防雷保护和负载分配,整流器模块负责将交流电转换成直流电输出,直流配电屏负责直流负载接入、蓄电池组接入和负载分配,监控单元实时监测交流配电屏、直流配电屏和整流器的工作参数和工作状态,响应用户的前台键盘操作和后台通信,根据预设参数定期对蓄电池组进行维护。
  如果交流屏发生故障无法及时处理的话,开关电源可能会工作在停电状态;如果整流器发生故障的话,可能无法输出稳定的直流电、无法给蓄电池组提供正确的充电电压;如果直流屏发生故障的话,可能无法准确一、二次下电,无法对蓄电池进行保护。
  5.蓄电池性能稳定性
  蓄电池组作为通信电源系统的直流后备电源部分,在通信局站停电或开关电源整流器故障时,将向通信系统内的直流用电设备供电。如果蓄电池组的性能劣化,无法提供预期的放电容量,将造成通信局站直流用电设备瘫痪,引发严重后果。蓄电池组在正常使用过程中,性能会逐步劣化。影响蓄电池组性能劣化的主要因素如下。 :
  (1)如果蓄电池组均浮充电压不合适,导致蓄电池组因过压充电、欠压充电容量下降;

  (2)如果通信局站环境温度过高,导致蓄电池组容量下降;

  (3)如果蓄电池组中出现落后单体,影响整组蓄电池的容量。

3. 动环监控系统在电源运行维护中的作用

     1.告警实时处理

  动环监控系统实时监测通信局站的通信电源系统内各种设备的工作状态和机房环境,对这些采样数据进行智能分析,如果判断有告警产生,系统将按照预设的告警级别以不同的方式启动告警处理流程、通知值班人员处理。
  告警级别的设定,可以依据告警信号本身的特性和该通信局站的特点来确定。同一种告警,在不同的时段可以有不同的告警级别,在不同的机房也可以有不同的告警级别。对于一些不重要的告警,如果告警时间或告警次数超过某一个门限,其告警级别可以提升。
  通过这种方式,可以对通信局站中发生的可能影响通信网络稳定性和设备安全性的重要告警做出及时处理,将设备故障控制在一定范围内,避免故障蔓延。

2.市电监测
  利用实时采集到的市电电压、电流等工作参数,定期对市电质量进行统计分析,如果一段时间以来某个通信局站市电波动频度大于某个告警门限、市电停电次数大于某个告警门限,对监控网管值班人员给出预警提示,对这个局站的市电供电提出整改建议,通过调整供电电路、增加变压器、稳压器、备用油机等手段改善这个局站的供电质量
  实时监测市电供电情况,如果某个通信局站停电,通知值班人员,同时启动蓄电池剩余容量监测,当蓄电池剩余容量达到预警门限时,紧急通知值班人员前往现场启动备用油机供电。在停电高峰期,当多个局站停电时,根据不同局站的重要性、值机时间、蓄电池剩余放电时间进行加权排序,制定出合理的维护线路图,确保重点局站的供电能够得到保障。
3.开关电源监测
  利用实时监测的开关电源负载功率,调节开关电源中整流器的开机数量,达到节能的目的。根据开关电源额定功率等参数,定期对开关电源的负荷率进行分析,当开关电源的负荷率超过告警门限时,提醒值班人员增加开关电源功率。
  利用实时采集的开关电源工作参数,定期对开关电源的故障种类、故障率进行统计分析,总结出其中的规律,供电源维护人员结合市电质量、防雷器故障统计报表等相关设备数据对故障进行深入分析,制定改进措施,提高开关电源运行稳定性。
4. 蓄电池监测

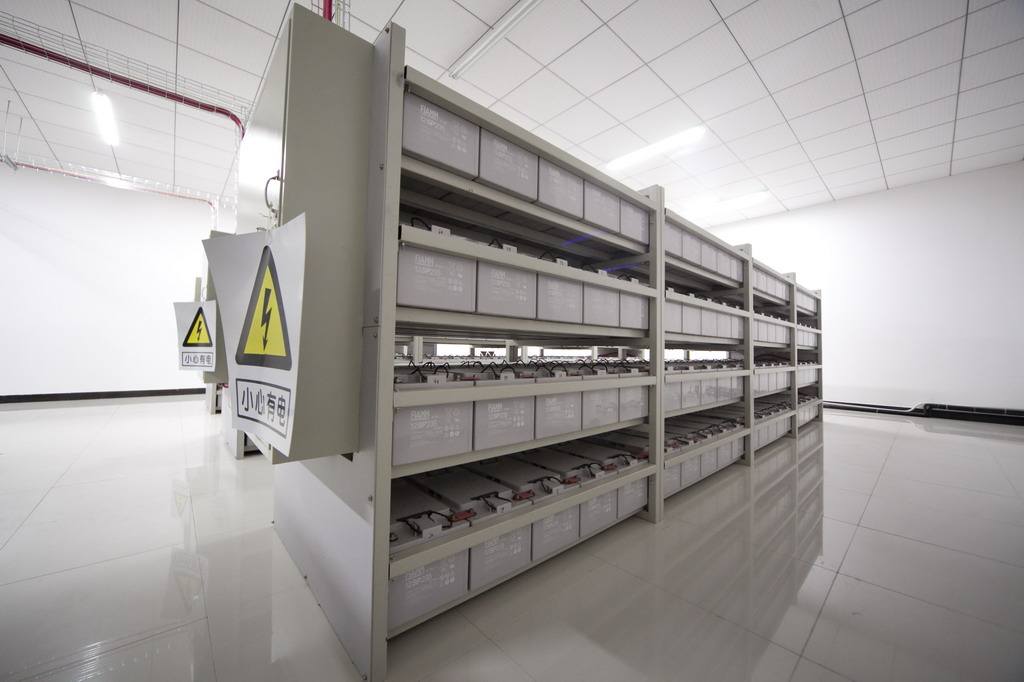

纵横通蓄电池监控

  利用实时采集的蓄电池总电压、电流、单体电压、环境温度等工作参数,对蓄电池组的均浮充电压合理性、蓄电池剩余容量、落后单体进行分析,定期提醒用户进行远程 /本地蓄电池维护测试,以便及时发现蓄电池性能是否劣化,杜绝蓄电池容量衰变导致通信设备瘫痪的隐患。
  根据系统分析得到的蓄电池剩余容量、落后单体等数据,定期统计不同局站、品牌的蓄电池组的性能,供蓄电池维护人员结合市电质量、环境温度等相关数据对故障深入分析,制定改进措施,降低蓄电池性能衰减速度。
5.局站温度调节
  温度是影响通信设备工作稳定性、蓄电池组容量的重要因素,动环监控系统利用实时监测的空调状态、机房环境温度等参数,实时调节空调的工作状态,达到保障通信局站工作温度和节能的目的。
 END
  综上所述,利用 动环监控系统,通信局站维护人员可实时监测通信电源系统内各设备的工作状态,对告警给予及时处理,保障电源系统正常运行。根据动环监控系统对电源设备的智能分析和提出的优化建议,维护人员可以解决通信电源系统潜在的故障,提升电源系统的运行稳定性。
