UPS智能放电仪的安装
来源:纵横通 发布日期: 2021-10-30

    UPS智能放电仪有什么作用?一般用在公司或政府等部门办公地方,作用在当市电停电时,可通过它自动切换到电池供电,防止你办公时,突然断电导致你工作效率。

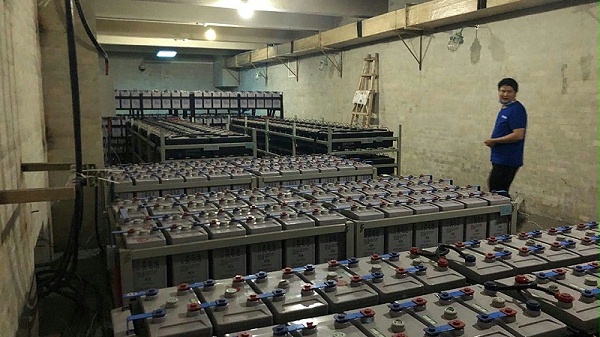

   UPS智能放电仪一般安装在放置UPS主机的机房或弱电间里,想要知道如何进行安装,先了解接口对应接什么的,才能开始安装流畅。

UPS智能放电仪

    放电仪里有UCU控制器,MCU控制器里接口有LED指示灯,BAT,HALL,DI,AC220V工作电源,CTRL/STA(开关控制/市电检测),Ethernet,RS485/TH,COM1,COM2接口。在MCU控制器上还有按键:RST,DisChatge按键。

   了解接口作用和接口接法就可以安装了,对了忘记和大家说了UPS智能放电仪里还有交流接触器和高低压转接板,交流接触器对应接市电和接在UPS主机上的,上端接市电输入端,下端接UPS输入端,而高低压转接板是给交流接触器和MCU控制器相互连接作用的。

   我们现在开始了解一下接口对应接在哪和作用,LED指示灯的作用是让我们能直观地看到电源,放电,电源上电后长亮,放电:常亮正在放电,闪烁市电停电,常灭市电正常。

   AC220V工作电源这个就不用说了,肯定是供电运行的咯,CTRL/STA是给高低压转接板的接口,BAT是电池组总电压检测端口,V-,V+,对应接在总电压正负上,能检测到电池组总电压大小。

   HALL接口是霍尔电流传感器接口,作用就是检测电流咯,DI接口是开关量输入检测端口,RS485/TH和Ethernet接口是如果是485通信的就用RS485/TH,不是则用Ethernet接口是网络接口。

   COM1,COM2接口是给别的设备连接的如:可以把放电仪当一个主机,温湿度、空调控制器等可以接在COM口上(支持RS485/RS232俩种模式),这就是这些接口的内容了。

UPS智能放电仪

   上面自然段讲了接口内容,现在我们开始讲UPS智能放电仪安装内容,根据接口内容,来进行安装,首先准备工具:内六角扳手、手套、螺丝刀、液压钳,还有电缆,先做俩根电缆线,长短在安装放电仪位置到UPS主机距离,做好正负标记,用于放电仪和UPS主机连接。

   这些准备工作做好后,开始安装,先停给UPS主机供电开关和电池组开关,然后内六角扳手拆交流接触器上下端搞松好接线,在拆给UPS主机供电线位置把市电线拆下来接在交流接触器上端,再用做好的俩个电缆线一端接在交流接触器下端上,一端接在UPS主机上正负极要接对(要做好正负极标记),LED指示灯出厂时就做好了,根据接口内容来接剩下的接口线。

   还有就是接电池组时,注意安全,和接霍尔电流传感器接口时,霍尔电流传感器要套在电池组正极那,才能检测到电流,这些就是UPS智能放电仪安装内容了。
