动环系统布线
来源:纵横通 发布日期: 2021-10-26

    动环系统是动力系统、环境系统、消防系统、保安系统、网络系统等的智能化集中监控管理平台。

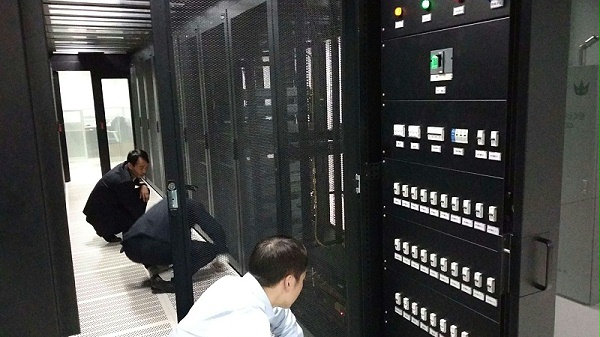

动环系统

    为了保证各系统能安全可靠地投入运行、性能达到设计的技术要求,在系统安装施工过程前,动环系统布线过程,就显得尤为重要。

    动环系统布线要注意,因为其绝大部分是通信线路,例如温湿度传感器线路、空调/配电接入线路、监控视频线路等,一般使用屏蔽线。还有专门的导线,例如显示器HDMI。电源线与信号、应该分槽、分管敷设,需要注意强弱电分离,以免信号干扰。


    动环系统布线前,应认真阅读系统原理图、平面图(施工布线图),透彻理解设计意图,了解各系统设备的接口及传输方式,充分了解在整个系统中所有设备的点位,那些设备线路可以平行敷设或串联,那些设备线路需要提前预埋,那些设备必须单独敷设,做到心中有数。

动环系统


   动环系统布线过程中,管线要横平竖直,并做预留便于后期调试查找、接线和维护,由于该系统属于弱电系统的一部分,但也少不了和动力线路接触,要做平行隔离。大多数传感器和设备的工作频率、抗干扰能力和功能等都不相同,布线中要充分考虑接地线路。

   动环系统布线完成后,需要按设计要求对线路进行测试,保证线路的联通性和稳定性,并一一打标,为后来的设备调试打下基础。
