都安水利电力公司通信机房动环监控系统设计方案
来源:纵横通 发布日期: 2021-09-07

通信机房动环监控系统--方案背景

      广西都安水利电力公司管辖全县8个300KV变电站,5个30KV变电站,每个变电站都设有相应的通信机房,因都安县地域分布广,山区道路多,交通不便利,通信班组人员配置不足,急需一套无人值守动环监控的远程管理解决方案。广西都安水利电力公司在2010年已建设一套通信机房动环监控系统,包括中心机房、1个300KV变电站、2个30KV变电站,现有系统覆盖范围小、功能不全。

通信机房动环监控系统

通信机房动环监控系统--核心组成

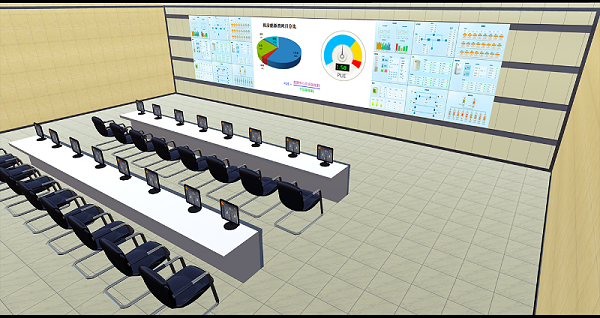

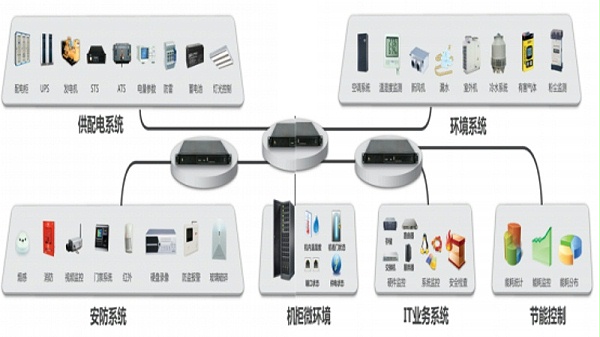

     此次新增动环系统,监控中心在公司本部建立以LAN为结构的监控中心,搭建新建的通信机房监控系统采用二级分层的结构,完成系统功能主体。本部监测中心主要由1个本部监控中心和13个通信机房监控子站组成。完成整个监测网的管理和信息汇集。可在监测中心完成实时监控中心与监控子站之间组成星形网络结构。

     监控中心由服务器、PC工作站、网络交换机等组成1000M以太网结构。新建的监测中心可接入原有动环监控系统和本地监控终端的监控信息,最终形成完整的动力环境监控系统。


通信机房动环监控系统

通信机房动环监控系统--功能分析

     监控子站变电站通信机房监控子站主要完成对采集设备实时数据的汇集、计算、处理和对采集设备的管理和控制。监控子站与本部监测中心互联,并完成数据上传、主动告警。每个变电站通信机房设置一套监控采集主机,完成通信站现场各种信息采集、处理、监控和与监控中心的数据通信。监控范围根据运行维护需求以及现场勘察情况,动环监控系统主要对以下内容进行监控。

(1)遥信项目:通信电源原监控系统包括的所有遥信项目;载波设备原监控系统包括的所有遥信项目;机房进水告警;机房超温告警;机房烟雾告警。

(2)遥测项目:通信电源原监控系统包括的所有遥测项目;载波设备原监控系统包括的所有遥测项目;机房温湿度。

(3)遥控项目:通信电源原监控系统包括的所有遥控项目;载波设备原监控系统包括的所有遥控项目;普通空调开关控制;精密空调原监控系统的遥控项目。
