精密空调调试方法
返回列表 来源: 纵横通品牌 发布日期: 2021.11.13 浏览: 1

   精密空调监控系统是动环监控平台管理的一个子系统,它能够实时,全面监控空调运行状态,能够直观地查看空调实时数据以及各部件运行状态。那么我们如何才能够获取到精密空调的这些数据呢,就是对精密空调进行接入动环监控平台进行调试。

精密空调调试方式

1、精密空调一般都是自带RS485智能通讯接口,那么调试前我们首先需要找到精密空调厂家或者甲方提供与精密空调相匹配的通讯协议,正确的通讯接口主板以及正确的通讯接口,同时也要找到精密空调使用手册,一般使用手册上都会表明精密空调通讯口的接线端子定义。

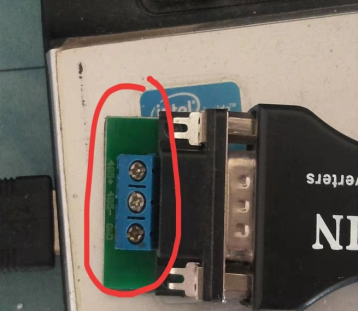

2、相关调试资料拿到后,就要开始布线、接线等链路连接,为防止接入动环监控平台后无法采集到精密空调数据,可以提前拿自己电脑通过串口线直接连接精密空调,通过串口工具软件,根据设备通讯协议内容,发送相关命令。串口接线如下图。

精密空调调试


图中485+对应精密空调接线端子485+,485-对应485-,GND对应GND.

精密空调调试可能遇到的问题

    调试过程中也会出现无法采集到数据的情况,首先排查线路没有问题后,确认485通讯接口正负是否接反。如果能够接收数据,但是数据出来的是错误数据,那么就是通讯协议不对或者解析错误。
